鍾形殼外球道硬銑加工 | 沃爾德助力新能源汽車制造

2024-08-16 14:26:21 北京沃爾德金剛石工具股份有限公司 浏覽次數 586

一、應用背景

沃爾德鍾形殼外球道硬銑加工案例

CV-Joint(等速萬向節是球籠轉向機構的重要組成部件,是把兩個軸線不重合的軸連接起來并使兩軸以相同的角速度旋轉并傳遞動力的機構。其基本原理是解決有軸間夾角的等速動力傳遞,通常前輪既要驅動又要轉向,需要一個能夠承受大角度偏轉的解決方案,CV-Joint出色的解決了這一需求,它可以克服普通十字軸式萬向節存在的不等速性問題,特别适合于轉向驅動橋的使用。鍾形殼是CV-Joint的主要組成零件,本案例通過使用沃爾德CV-Joint球道銑刀加工鍾形殼,有效提升加工壽命。


二、案例介紹

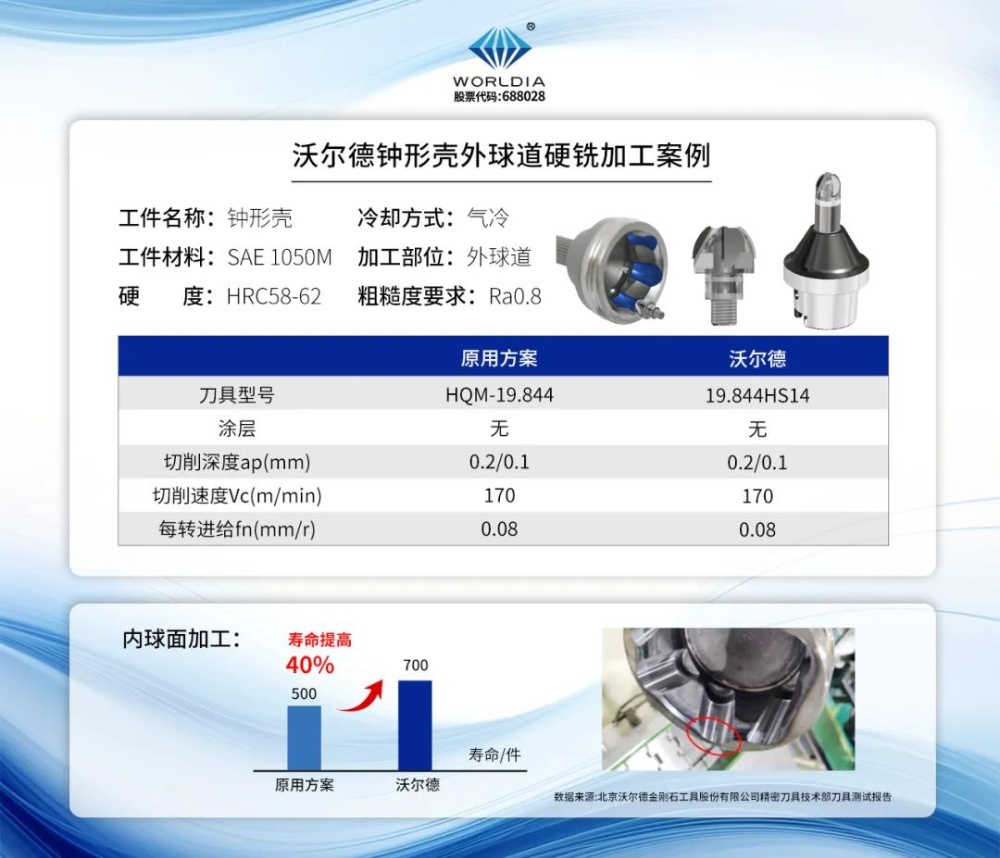

沃爾德鍾形殼外球道硬銑加工案例

三、方案亮點:

沃爾德鍾形殼外球道硬銑加工案例

● 以銑代磨,減少繁瑣的磨削工序,爲客戶降低加工成本;

● 加工效率高,按照零件尺寸定制刀具,4個刃口一次成型,效率高;

● 專利模塊化接口,刀頭與刀體的接口采用特殊的定位方式,操作簡單可靠;

(專利号:ZL 2022 2 1346858.X 實用新型)

● 可換式PCBN刀頭,刀頭可重磨,爲客戶降低刀具成本;

● 标準化設計,常用規格标準化,工藝可靠交貨及時;

● 内冷設計,刀具采用獨特設計的冷卻通道,充分排屑和冷卻。
